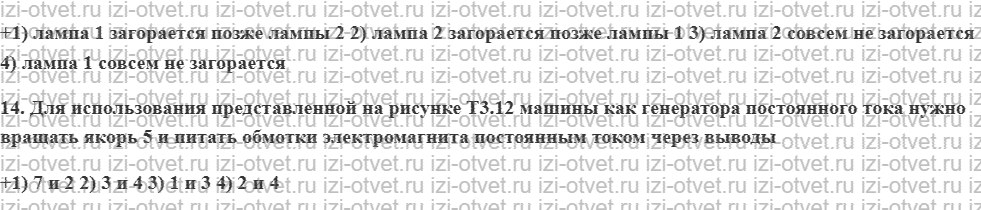

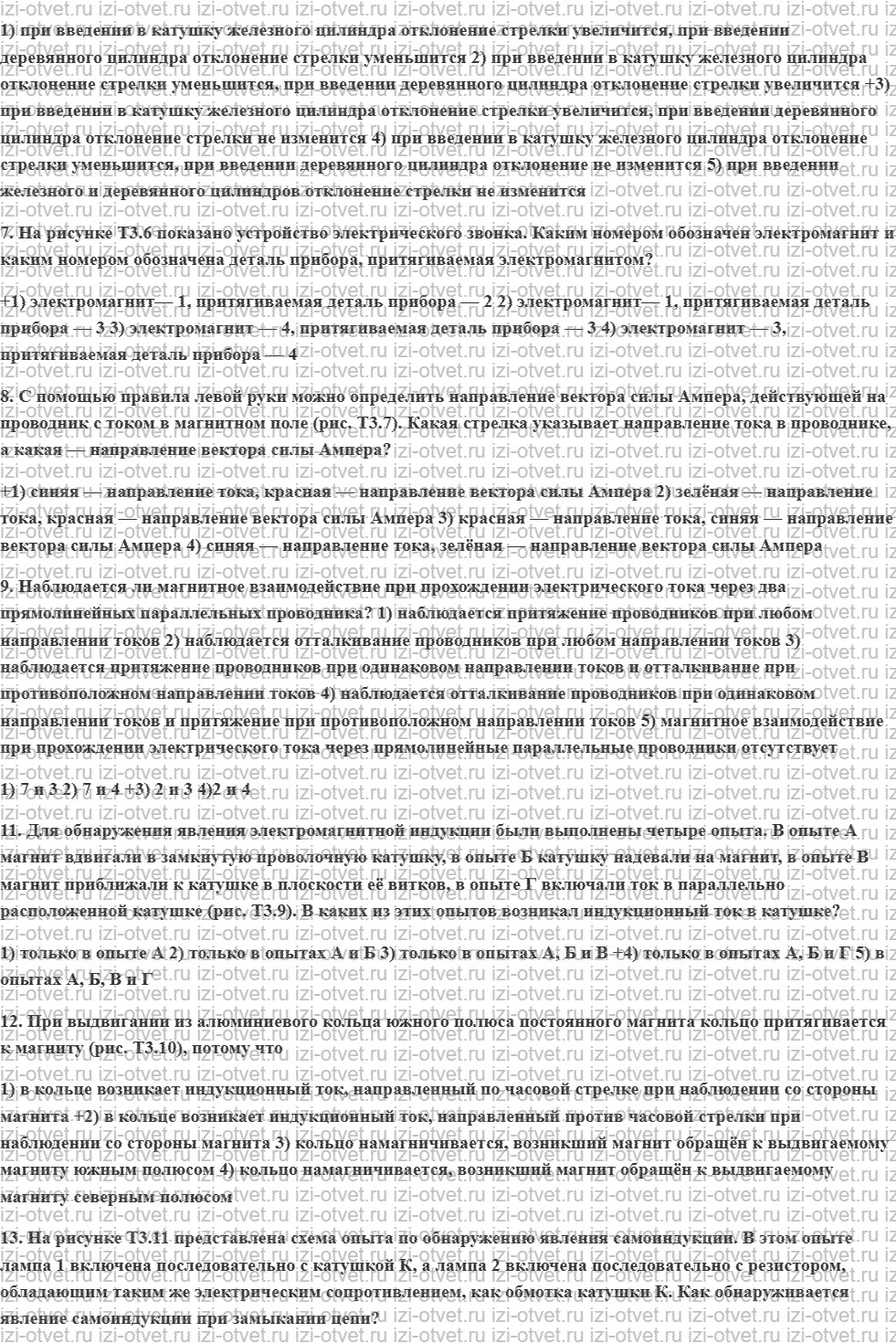

1. Почему при движении проводника перпендикулярно силовым линиям магнитного поля между его концами возникает электрическое напряжение? 2. Объясните принцип действия электрогенератора постоянного тока. 1. На рисунке Т3.1 представлены три пары постоянных полосовых магнитов. В каких из них между близкими полюсами действуют силы притяжения? +1) только в паре 1 2) только в паре 2 3) только в паре 3 4) в парах 2 и 3 5) во всех трёх парах 2. При свободном подвешивании полосового магнита за середину его северный полюс указывает направление на +1) Южный магнитный полюс Земли, расположенный в небольшом удалении от Северного географического полюса 2) Южный магнитный полюс Земли, расположенный в небольшом удалении от Южного географического полюса 3) Северный магнитный полюс Земли, расположенный в небольшом удалении от Северного географического полюса 4) Северный магнитный полюс Земли, расположенный в небольшом удалении от Южного географического полюса 3. В опыте Эрстеда было обнаружено, что +1) электрический ток в проводнике вызывает поворот магнитной стрелки 2) магнитная стрелка действует на электрический ток в проводнике 3) магнитная стрелка и электрический ток взаимодействуют силами притяжения 4) магнитная стрелка и электрический ток взаимодействуют силами отталкивания 4. Магнитные стрелки расположены в горизонтальной плоскости вблизи вертикального прямого проводника с током (прямая красного цвета на рисунке Т3.2). Как направлен ток в проводнике? 1) вверх +2) вниз 3) любое направление тока в проводнике одинаково влияет на магнитные стрелки 4) направление тока в вертикальном проводнике не влияет на магнитные стрелки 5. На рисунке ТЗ.З представлен опыт по обнаружению действия магнитного поля катушки с током на магнитную стрелку. Под действием магнитного поля катушки стрелка установилась северным полюсом к нам. Определите направление тока в катушке. 1) направление тока указано стрелкой 1 +2) направление тока указано стрелкой 2 3) любое направление тока в катушке одинаково влияет на магнитную стрелку 4) направление тока в катушке не влияет на магнитную стрелку 6. Проволочная катушка поставлена вблизи магнитного компаса, плоскость её витков параллельна стрелке компаса (рис. T3.4). При пропускании постоянного тока через катушку её магнитное поле вызвало поворот стрелки на 30° (рис. Т3.5). Изменится ли угол поворота магнитной стрелки, если при неизменной силе тока внутрь катушки вставить железный цилиндр или несколько железных гвоздей? А что произойдёт при введении в катушку деревянного цилиндра? 1) при введении в катушку железного цилиндра отклонение стрелки увеличится, при введении деревянного цилиндра отклонение стрелки уменьшится 2) при введении в катушку железного цилиндра отклонение стрелки уменьшится, при введении деревянного цилиндра отклонение стрелки увеличится +3) при введении в катушку железного цилиндра отклонение стрелки увеличится, при введении деревянного цилиндра отклонение стрелки не изменится 4) при введении в катушку железного цилиндра отклонение стрелки уменьшится, при введении деревянного цилиндра отклонение не изменится 5) при введении железного и деревянного цилиндров отклонение стрелки не изменится 7. На рисунке T3.6 показано устройство электрического звонка. Каким номером обозначен электромагнит и каким номером обозначена деталь прибора, притягиваемая электромагнитом? +1) электромагнит— 1, притягиваемая деталь прибора — 2 2) электромагнит— 1, притягиваемая деталь прибора — 3 3) электромагнит — 4, притягиваемая деталь прибора — 3 4) электромагнит — 3, притягиваемая деталь прибора — 4 8. С помощью правила левой руки можно определить направление вектора силы Ампера, действующей на проводник с током в магнитном поле (рис. Т3.7). Какая стрелка указывает направление тока в проводнике, а какая — направление вектора силы Ампера? +1) синяя — направление тока, красная — направление вектора силы Ампера 2) зелёная — направление тока, красная — направление вектора силы Ампера 3) красная — направление тока, синяя — направление вектора силы Ампера 4) синяя — направление тока, зелёная — направление вектора силы Ампера 9. Наблюдается ли магнитное взаимодействие при прохождении электрического тока через два прямолинейных параллельных проводника? 1) наблюдается притяжение проводников при любом направлении токов 2) наблюдается отталкивание проводников при любом направлении токов 3) наблюдается притяжение проводников при одинаковом направлении токов и отталкивание при противоположном направлении токов 4) наблюдается отталкивание проводников при одинаковом направлении токов и притяжение при противоположном направлении токов 5) магнитное взаимодействие при прохождении электрического тока через прямолинейные параллельные проводники отсутствует 1) 7 и 3 2) 7 и 4 +3) 2 и 3 4)2 и 4 11. Для обнаружения явления электромагнитной индукции были выполнены четыре опыта. В опыте А магнит вдвигали в замкнутую проволочную катушку, в опыте Б катушку надевали на магнит, в опыте В магнит приближали к катушке в плоскости её витков, в опыте Г включали ток в параллельно расположенной катушке (рис. Т3.9). В каких из этих опытов возникал индукционный ток в катушке? 1) только в опыте А 2) только в опытах А и Б 3) только в опытах А, Б и В +4) только в опытах А, Б и Г 5) в опытах А, Б, В и Г 12. При выдвигании из алюминиевого кольца южного полюса постоянного магнита кольцо притягивается к магниту (рис. Т3.10), потому что 1) в кольце возникает индукционный ток, направленный по часовой стрелке при наблюдении со стороны магнита +2) в кольце возникает индукционный ток, направленный против часовой стрелки при наблюдении со стороны магнита 3) кольцо намагничивается, возникший магнит обращён к выдвигаемому магниту южным полюсом 4) кольцо намагничивается, возникший магнит обращён к выдвигаемому магниту северным полюсом 13. На рисунке Т3.11 представлена схема опыта по обнаружению явления самоиндукции. В этом опыте лампа 1 включена последовательно с катушкой К, а лампа 2 включена последовательно с резистором, обладающим таким же электрическим сопротивлением, как обмотка катушки К. Как обнаруживается явление самоиндукции при замыкании цепи? +1) лампа 1 загорается позже лампы 2 2) лампа 2 загорается позже лампы 1 3) лампа 2 совсем не загорается 4) лампа 1 совсем не загорается 14. Для использования представленной на рисунке Т3.12 машины как генератора постоянного тока нужно вращать якорь 5 и питать обмотки электромагнита постоянным током через выводы +1) 7 и 2 2) 3 и 4 3) 1 и 3 4) 2 и 4
