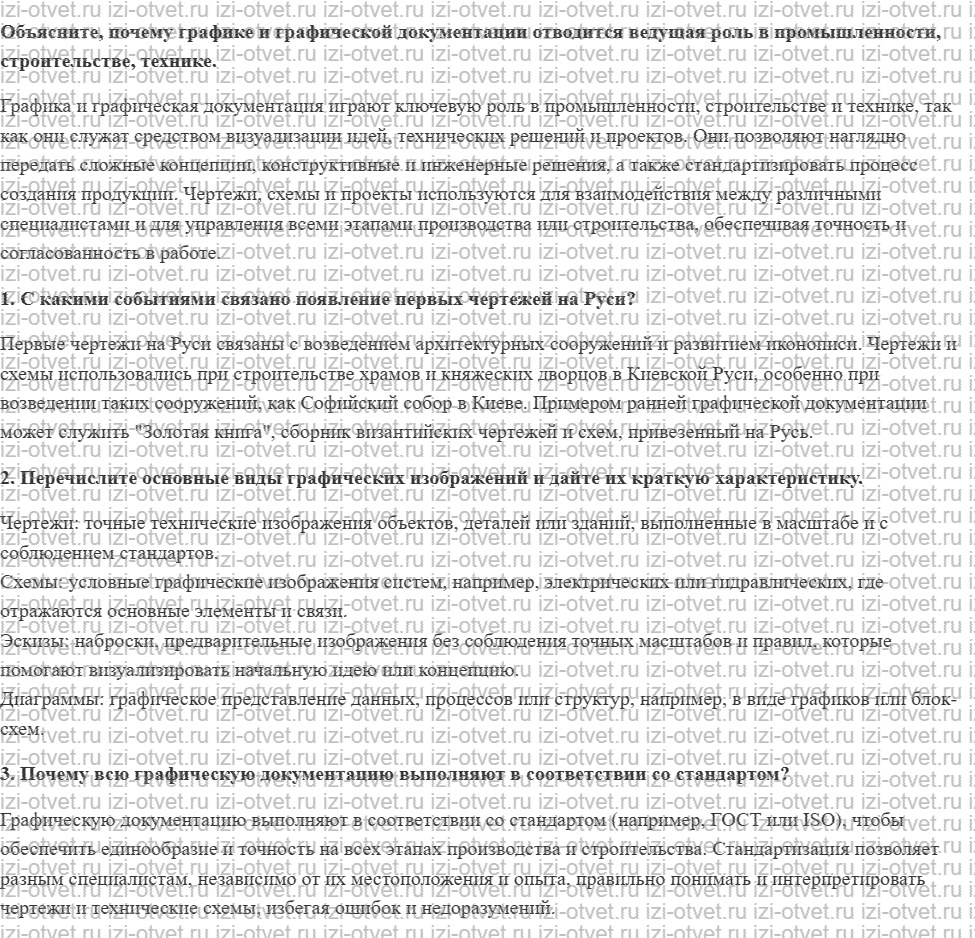

Объясните, почему графике и графической документации отводится ведущая роль в промышленности, строительстве, технике.
Графика и графическая документация играют ключевую роль в промышленности, строительстве и технике, так как они служат средством визуализации идей, технических решений и проектов. Они позволяют наглядно передать сложные концепции, конструктивные и инженерные решения, а также стандартизировать процесс создания продукции. Чертежи, схемы и проекты используются для взаимодействия между различными специалистами и для управления всеми этапами производства или строительства, обеспечивая точность и согласованность в работе.
1. С какими событиями связано появление первых чертежей на Руси?
Первые чертежи на Руси связаны с возведением архитектурных сооружений и развитием иконописи. Чертежи и схемы использовались при строительстве храмов и княжеских дворцов в Киевской Руси, особенно при возведении таких сооружений, как Софийский собор в Киеве. Примером ранней графической документации может служить "Золотая книга", сборник византийских чертежей и схем, привезенный на Русь.
2. Перечислите основные виды графических изображений и дайте их краткую характеристику.
Чертежи: точные технические изображения объектов, деталей или зданий, выполненные в масштабе и с соблюдением стандартов. Схемы: условные графические изображения систем, например, электрических или гидравлических, где отражаются основные элементы и связи. Эскизы: наброски, предварительные изображения без соблюдения точных масштабов и правил, которые помогают визуализировать начальную идею или концепцию. Диаграммы: графическое представление данных, процессов или структур, например, в виде графиков или блок-схем.
3. Почему всю графическую документацию выполняют в соответствии со стандартом?
Графическую документацию выполняют в соответствии со стандартом (например, ГОСТ или ISO), чтобы обеспечить единообразие и точность на всех этапах производства и строительства. Стандартизация позволяет разным специалистам, независимо от их местоположения и опыта, правильно понимать и интерпретировать чертежи и технические схемы, избегая ошибок и недоразумений.
